モジュールの詳細説明



モジュールとは、
建築において設計する上で基準となる基本寸法のことです。

モジュールには主に、次の3種類があります。

  • 「尺モジュール」 910mm
  • 「メーターモジュール」 1,000mm
  • 「インチモジュール」 1,218mm

この中で、日本の住宅建築にて最も多く使用されるモジュールが尺モジュールです。



 尺モジュール



910mmというのは3尺の寸法です。

910mmを基本寸法にして、例えば柱の芯と芯の間隔を

  • 2分の1の455mm
  • 3分の1の303mm
  • 2倍の1820mm
  • 3倍の2730mm

という具合に寸法を決めていきます。

910mmの尺モジュールは関東間サイズの寸法で、関西では京間サイズの980mmの尺モジュールが使われていました。
しかし、現在では関西でも、ほとんど910mmの尺モジュールが使われています。

日本で流通している建材のほとんどが910mmの尺モジュールを基にしたサイズで作られているので、他のモジュールで設計してしまうと、材料が割高になったり、材料の無駄が多くなったり、色々と不都合の生じる場合が多いです。

しかし、最近ではメーターモジュールに合わせた建材も、多く出回るようになりました。













 メーターモジュール



メーターモジュールは1m(1000mm)が基本単位なので、
廊下の幅が、尺モジュールに比べ90mm広くなるなどのメリットがあります。

例えば6畳の部屋も、
尺モジュールよりメーターモジュールの方が20%広くなります。

大手ハウスメーカーの多くが
メーターモジュールを採用しています。

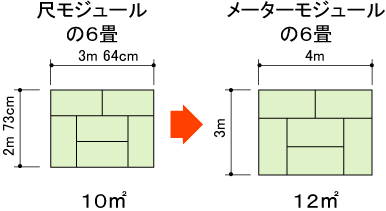

尺モジュールとメーターモジュール

 インチモジュール



インチモジュールは北米で使用されているモジュールです。

ですから、北米の本格的な輸入住宅では、メーターモジュールよりもさらに広い、1218mmが基本単位になっています。

より、ゆったりとしているので、体の大きい人にとっては魅力的かもしれません。

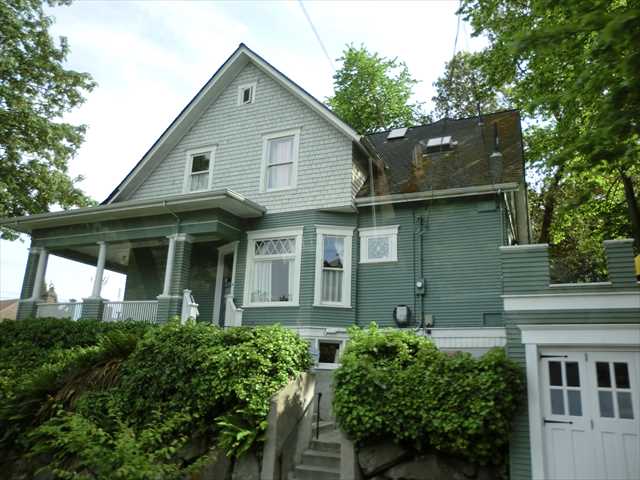

北米の住宅
