展開図とは、
住宅の室内の中心から北、東、南、西の四方を見た投影図です。

展開図とは



お勧め記事


この記事をご覧になった方は、次の記事もご覧になっています

関連記事家づくりに必要な図面の種類
 住宅建築に必要な図面とその種類

お勧めの記事木造住宅の工事|チェックポイント
 上棟前後のチェックポイントを動画と画像で解説

関連記事知っておきたい建築法規
 建ぺい率・容積率、用途地域、北側斜線、高度地区・・・など













展開図の詳細説明



展開図とは、
住宅の室内の中心から
北、東、南、西の四方を見た投影図です。

各部屋の天井高、窓の位置や高さ、出入り口と家具の関係、
設備器具の位置、仕上げ方法などがなどが示されます。

設計事務所の設計図書には
この展開図が添付される場合がほとんどですが、
地元工務店などでは、展開図は省略されている場合が多いです。

立面図の縮尺には一般的には50分の1を用います。

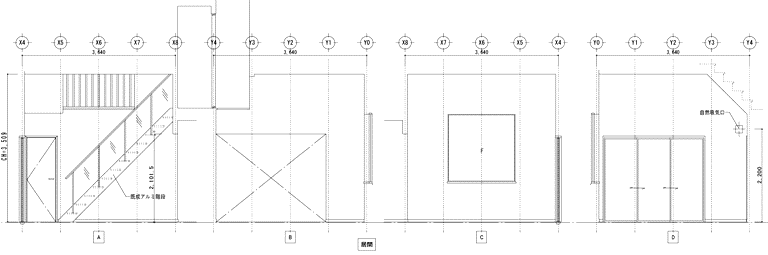

 展開図の例



基礎伏図の実例

展開図は左から北面、東面、南面、西面の順に描かれます。













展開図により、家具や家電の位置確認し、コンセントやスイッチが隠れて使いにくくなってしまわないように、予め計画を立てられるようになります。

ダイニングキッチンの展開図の例を見ながら、もう少し詳しく見てみましょう。

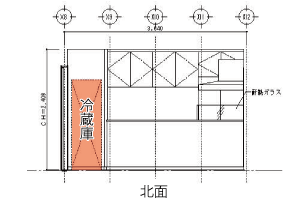

北面の展開図

ダイニング側からキッチンを見た図になっています。

天井高が2,409ミリと記載され、
キッチンとダイニングを仕切る腰壁があり、
その向こうにシステムキッチンがあります。

冷蔵庫も記載されているので、冷蔵庫のコンセントの位置などを検討できます。



北面の展開図

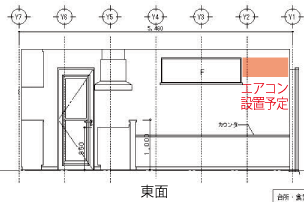

東面の展開図

赤で示した位置にエアコンを設置する予定です。

エアコンの設置スペースを確保できるように、
FIX窓の位置や大きさを確認できます。

また、エアコン用のコンセントの位置も検討しなければなりません。



北面の展開図

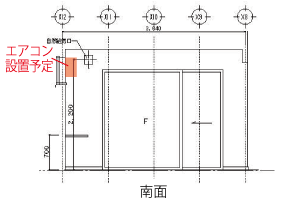

南面の展開図

赤で示したのがエアコンなので、
換気システム用の給気口が重ならないかどうか確認できます。

床から700ミリの位置に、カウンターがあります。
このカウンターと窓の関係が適当かどうか確認できます。



北面の展開図

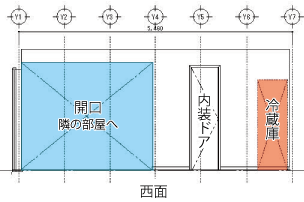

西面の展開図

冷蔵庫の位置が記載されているので、
内装ドアがぶつかったりしないか、確認できます。



北面の展開図
