平面図とは、
各階の床面から一定(1.5m程度)の高さの水平断面を図面化したものです。

平面図は設計図書のなかでも最も基本となる図面で、他の図面の見出し、索引としても用いられる事が多くあります。

平面図とは



お勧め記事


この記事をご覧になった方は、次の記事もご覧になっています

関連記事家づくりに必要な図面の種類
 住宅建築に必要な図面とその種類

お勧めの記事木造住宅の工事|チェックポイント
 上棟前後のチェックポイントを動画と画像で解説

関連記事知っておきたい建築法規
 建ぺい率・容積率、用途地域、北側斜線、高度地区・・・など













平面図の詳細説明





平面図とは、
各階の床面から一定(1.5m程度)の高さの水平断面を図面化したものです。

平面図には主要部の寸法が書き込まれていて、間取り、部屋の用途、面積、床高、壁の構造、開口部の開き勝手、主要な設備や作りつけ家具などを表示しています。

平面図は設計図書のなかでも最も基本となる図面で、他の図面の見出し、索引としても用いられることが多くあります。

平面図の縮尺は設計事務所の実施図面の場合、50分の1で細かく描かれるのが一般的ですが、
工務店やハウスメーカーの場合、100分の1で描かれる場合が多いです。

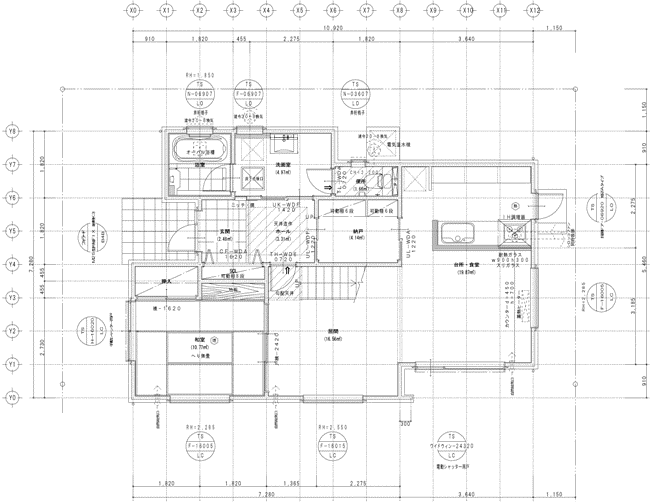

平面図の実例

平面図の実例













 平面図と間取り図の違い



平面図と同義語としてよく使われているのが「間取り図」。
どちらも各部名と広さ(畳数)が記載され、ドアや引き戸も書かれています。

しかし、「間取り図」と「平面図」は 違います。

間取り図は「どこにどの部屋があるのか」というゾーニングを表すのが主な目的です。
寸法の正確さは二の次です。

寸法線が書かれていたりする事もありますが、間取り図に書かれている壁の厚さや建具の寸法や納まりなどは雰囲気だけです。

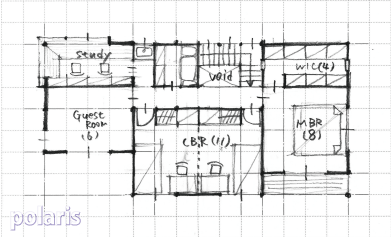

次の図は、実際に建築士が打ち合わせの最初の段階で、施主に提示した手書きによる間取り図の例です。

間取り図の実例

間取り図の実例



平面図は正確な縮尺で描かれています。寸法的な整合性が取れているかどうか確認する事もできます。

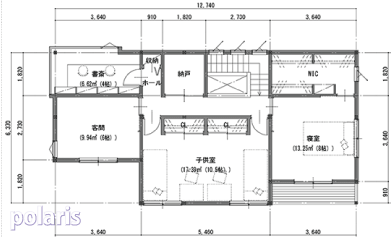

次の図は、先の間取り図で概要を決定した後、CADを使って平面図に書き換えたものです。

平面図の実例

平面図の実例













 窓の記号と表記



平面図で使われる主な窓の記号は次の通りです。
(建築士によって、多少、表記の仕方が違います)

引き違い窓

引き違い窓

縦すべり出し窓

縦すべり出し窓

装飾窓

その他 装飾窓

FIX窓

FIX窓

出窓

出窓

面格子

面格子

シャッター

シャッター

雨戸

雨戸













窓の表記の仕方




平面図に上記の記号を使って、窓を書いても、それだけでは十分な情報とは言えません。

なぜなら、装飾窓は大概同じ記号で描かれるので、横すべり出し窓なのか、上げ下げ窓なのか、内倒し窓なのか分かりません。
また、窓の横幅は平面図に定規を当てれば、なんとなくわかるかも知れませんが、高さはさっぱり分かりません。

そこで、窓の近くにそれらの情報を記載しておくのが一般的です。

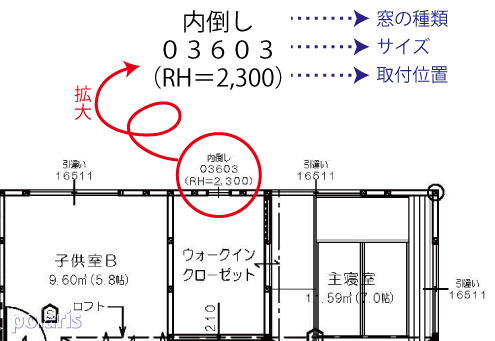

次の図はその一例です。
(建築士によって表記の仕方が多少違います)

窓(サッシ)の表記の方法













表記される事項は次の様な情報です。



窓の種類

引き違い、縦すべり出し窓、横すべり出し窓、上げ下げ窓など、この例では内倒し窓と記載されています。
窓の種類について詳しくはこちらをご覧ください。
図面の関連記事窓の種類と名称



窓のサイズ

窓のサイズは数字5桁で表します。最初の3桁が横、後ろの2桁が縦の寸法になります。この例の場合は「03603」なので、W360mm×H300mmという事を表しています。
W1650mm×H2000mmの掃き出し窓であれば「16520」と表記されます。



窓の取付高さ

この例の場合の「RH=2,300」というのはサッシの上端の位置が、床から2,300mmの高さという事を表しています。他の窓には高さの表記は無く、表記が無い窓は床から2,000mmとなっています。
この辺りは建築士によって表記の仕方が違うところで、全ての窓に床からサッシの下端までの高さを表記する場合もあります。



ガラスの種類

この例では記載がありませんが、ガラスの種類が記載される場合も多々あります。
ガラスの種類というのは「型ガラス」、「クリアガラス」、「LOW-Eガラス」、「網入りガラス」といった情報になります。















 内装ドアの記号と表記



平面図で使われる主な内装ドアの記号は次の通りです。
(建築士によって、多少、表記の仕方が違います)

片開き戸

片開き扉

両開き戸

両開き戸

親子扉

親子扉

引違い戸

引き違い戸

片引き戸

片引き戸

2枚引込戸

2枚引込戸

折れ戸

折れ戸

2枚折れ戸

2枚折れ戸













 部屋名の略語による表記



部屋名を略してアルファベットで記載する場合があります。

よく略される部屋名は下記の通りです。


LDK 「Living Dining Kitchen」の略で、居間、食堂、台所がワンルームになっている部屋の事。
MBR 「Main Bed Room」の略で、「主寝室」の事。夫婦の寝室、あるいは最も広い洋室を指します。
BR 「Bed Room」の略で、「寝室」あるいは「洋室」、「子供部屋」の事。
SR 「Service Room」の略で、「多目的ルーム」など、居室ではない部屋の事。
WIC 「Walk in Closet」の略。人が入れる広いクローゼットの事。
SIC 「Shoes in Closet」の略で、「シューズクローク」の事。玄関横の収納スペースを指します。
RBL 「Roof Balcony」の略で、階下が部屋になっている「バルコニー」の事。
PS 「Pipe Space」の略で、給排水管やダクトなどを通す「配管スペース」の事。
UB 「Unit Bath」の略で、「浴室」の事。組み立て式になっている浴室を指します。
