矩計図とは、
建物の一部を切断して、納まりや寸法等を細かく記入した断面図の詳細版です。

読み方は「かなばかりず」です。

矩計図とは



お勧め記事


この記事をご覧になった方は、次の記事もご覧になっています

関連記事家づくりに必要な図面の種類
 住宅建築に必要な図面とその種類

お勧めの記事木造住宅の工事|チェックポイント
 上棟前後のチェックポイントを動画と画像で解説

関連記事知っておきたい建築法規
 建ぺい率・容積率、用途地域、北側斜線、高度地区・・・など













矩計図の詳細説明



矩計図とは、
建物の一部を切断して、納まりや寸法等を細かく記入した断面図の詳細版です。読み方は「かなばかりず」です。

基礎から軒先までを含む主要な外壁部分の各部分の高さ関係や材料などが示されています。

矩計図により、仕上げ材や断熱材など、その他各部材の仕様や納まりが明記されています。

建物を建築する上で矩計図は最も重要な図面のひとつです。縮尺は20分の1~50分の1で描かれます。

ただ、矩計図の作成にはかなりの手間暇が掛かるので、予め標準仕様が決められているような建築会社では省略される場合が多いです。

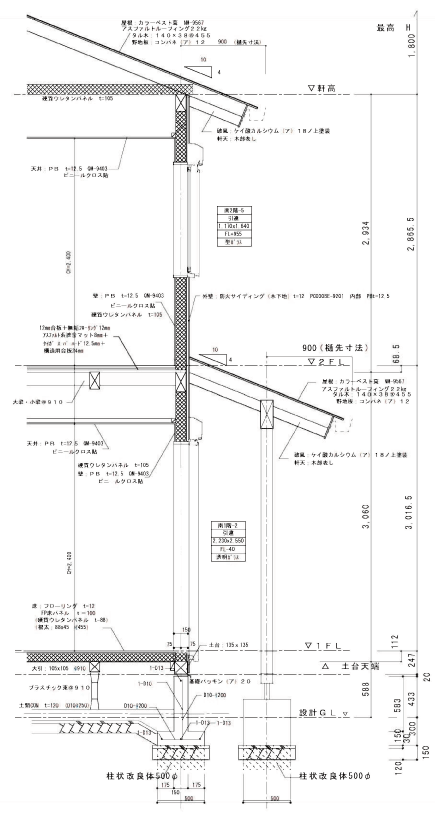

 木造軸組工法(在来工法)の矩計図の例

図は木造軸組工法(在来工法)の矩計図の例です。



屋根仕様は
  • 垂木:140×38で455ミリピッチ
  • 野地板:12ミリ厚
  • 下地:アスファルトルーフィング22kg品
  • 屋根材:カラーベスト葺き
断熱の仕様は
  • ウレタンパネル105ミリ厚
    壁の中に断熱材がある事から充填断熱だと分かります。
基礎の仕様は
  • 布基礎
  • 基礎パッキンによる床下換気
  • 床下一面120ミリ厚の土間コンクリート



などなど、図面から読み取る事ができます。



在来工法の矩計図

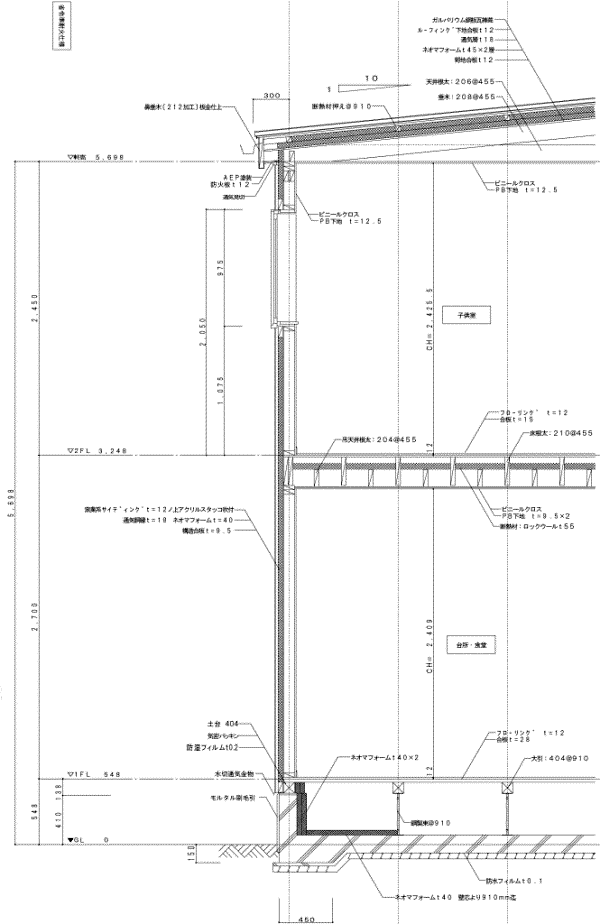

 ツーバイフォー工法の矩計図の例

図はツーバイフォー工法の矩計図の例です。



屋根仕様は
  • 垂木:2×8で455ミリピッチ
  • 野地板:12ミリ厚
  • 下地:ルーフィング(仕様書に詳細が記載)
  • 屋根材:ガルバリウム鋼板葺き
断熱の仕様は
  • フェノールフォーム(ネオマフォーム)40ミリ厚
    躯体の外側に断熱材がある事から外張り断熱だと分かります
基礎の仕様は
  • ベタ基礎
  • フェノールフォーム40ミリ厚の2重張りによる基礎断熱
  • 床下の外周部を910ミリ幅で、フェノールフォーム40ミリ厚を敷く

などなど、図面から読み取る事ができます。



ツーバイフォー工法の矩計図
