立面図とは、
住宅を横から見た投影図をです。
姿図ともいい、建物の外観デザインを表します。
立面図は平面図や配置図などと同様に絶対に省くことのできない設計図面の一つです。
お勧め記事
この記事をご覧になった方は、次の記事もご覧になっています
家づくりに必要な図面の種類
住宅建築に必要な図面とその種類
木造住宅の工事｜チェックポイント
上棟前後のチェックポイントを動画と画像で解説
知っておきたい建築法規
建ぺい率・容積率、用途地域、北側斜線、高度地区・・・など
立面図の詳細説明
立面図とは、
住宅を横から見た投影図をです。
姿図ともいい、建物の外観デザインを表します。
通常、隣家と接地しているなど、特に表記するひつようのない場合以外は、東西南北の四面の立面図を作成するのが一般的です。
立面図の縮尺には一般的には100分の1を用いますが、場合により50分の1を用いることもあります。

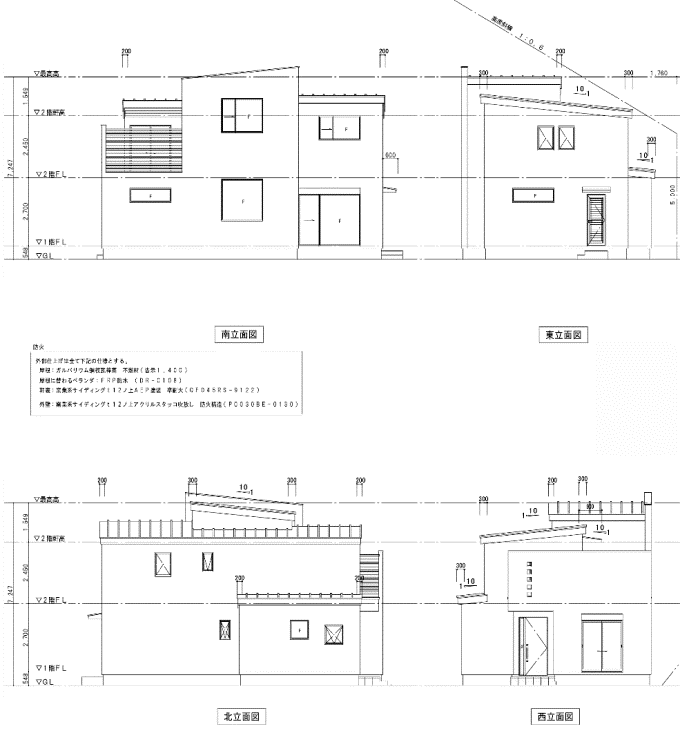

立面図の実例
立面図の役割
主には外観デザインがどうなっているのかを表します。
その他に表記されるのは
- 住宅の高さや幅
- 屋根の勾配
- 軒の出
- 地盤面との関係
- ・・・・・・etc.

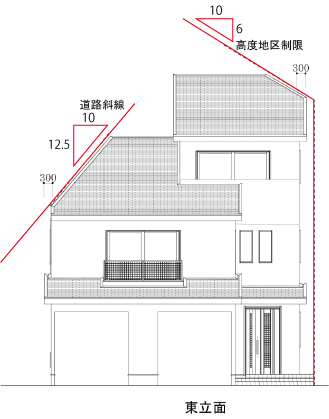

北側斜線や道路斜線、あるいは高度地区制限などのチェックも、立面図で行われます。
