床伏図とは、床組の構造を表示した平面図のこと。

床伏図とは



お勧め記事


この記事をご覧になった方は、次の記事もご覧になっています

関連記事家づくりに必要な図面の種類
 住宅建築に必要な図面とその種類

お勧めの記事木造住宅の工事|チェックポイント
 上棟前後のチェックポイントを動画と画像で解説

関連記事知っておきたい建築法規
 建ぺい率・容積率、用途地域、北側斜線、高度地区・・・など













床伏図の詳細説明



床伏図とは、
床組の構造を表示した平面図のこと。

木造建築では、
1階の床伏図は基礎の上に土台や柱、大引、根太、火打土台など
2階床伏図には1階と2階の柱の位置を描き、胴差し、大梁、小梁、根太、火打梁などを描き、
床板、仕上げ材などを除いた状態を表示する。

それぞれの材の太さや流す方向、補強する箇所とその方法なども細かに指示されます。

縮尺は、1/100あるいは1/50が用いられる。



 床伏図の例

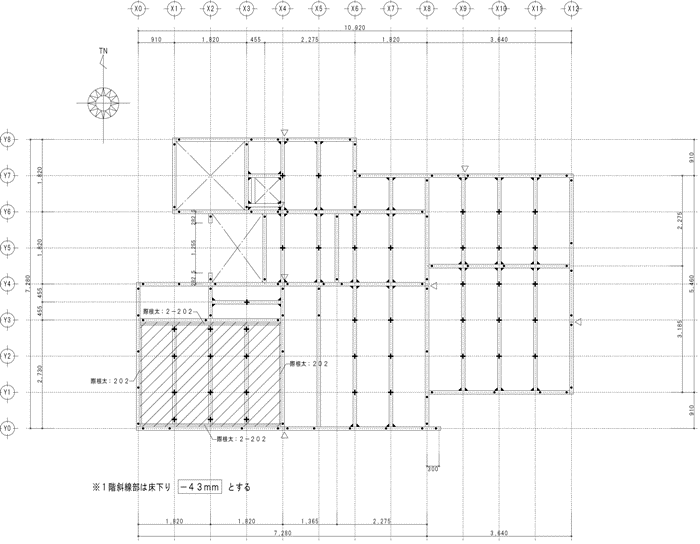

床伏図の実例(ツーバイフォーの実例です)

床伏図の実例













このページの関連記事

関連記事家づくりに必要な図面の種類
 住宅建築に必要な図面とその種類

お勧めの記事木造住宅の工事|チェックポイント
 上棟前後のチェックポイントを動画と画像で解説

関連記事知っておきたい建築法規
 建ぺい率・容積率、用途地域、北側斜線、高度地区・・・など


その他の図面

図面の関連記事 配置図(はいちず)
 敷地に対して住宅の配置を表した図面

図面の関連記事 平面図(へいめんず)
 水平面を切断して見下ろした図面

図面の関連記事 立面図(りつめんず)
 東西南北の4方向から見た住宅の外観の姿図

図面の関連記事 断面図(だんめんず)
 住宅を地面に対して垂直に切断して見た姿図

図面の関連記事 矩計図(かなばかりず)
 断面図を詳細にし、納まりや仕様を表した図面

図面の関連記事 展開図(てんかいず)
 部屋の中央部から東西南北の壁面を見た姿図

図面の関連記事 基礎伏図(きそふせず)
 住宅の基礎を平面的に表した構造図面

図面の関連記事 床伏図(ゆかふせず)
 各階の床組の構造を表示した平面図

図面の関連記事 設備位置図(せつびいちず)
 電気設備や給排水、ガスなどの位置を表した図面
